Instrumento para medição da força da língua

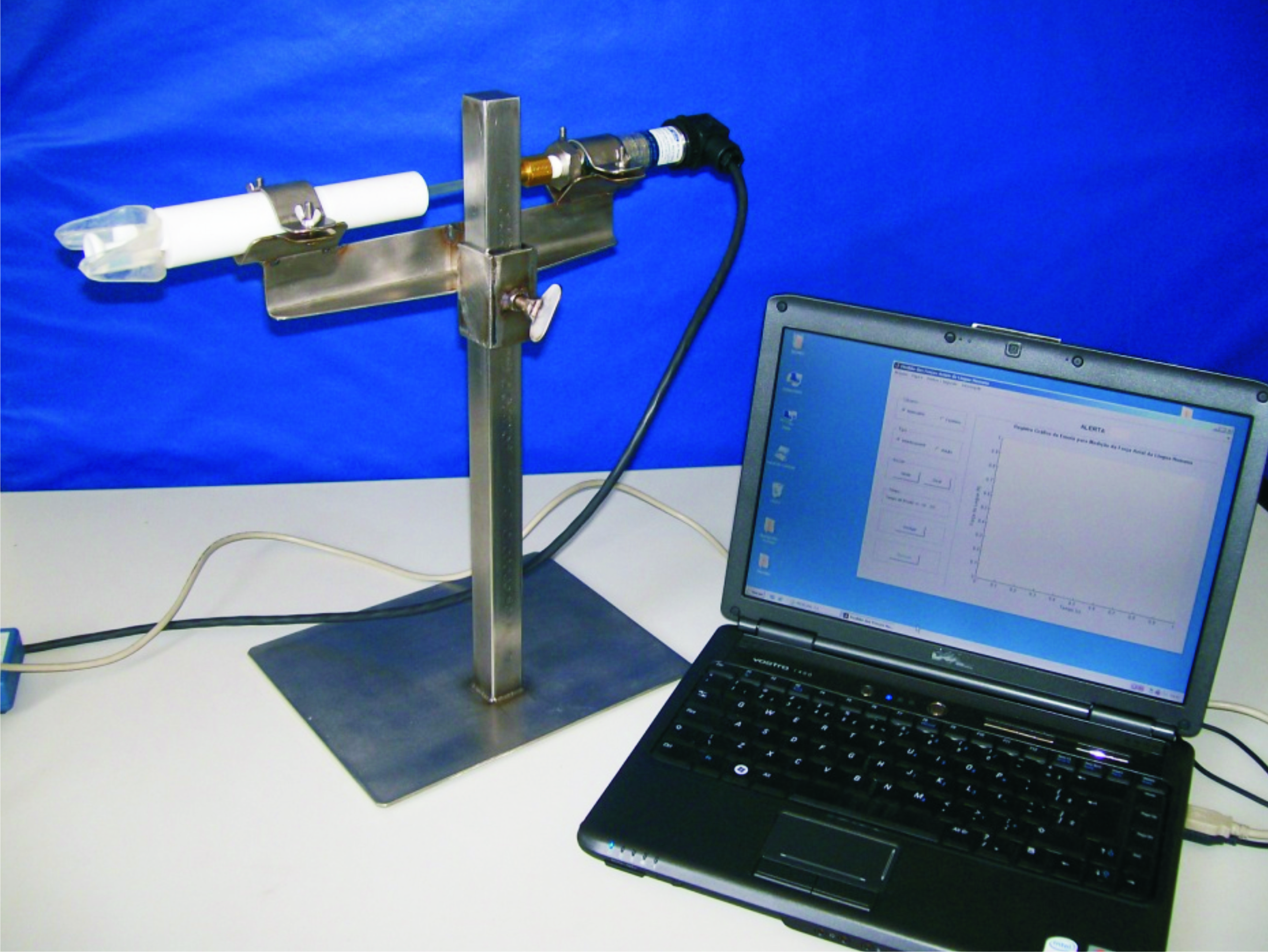

O FORLING, primeiro aparelho para medição da força da língua desenvolvido no Brasil, foi construído com o objetivo de avaliar a força de protrusão lingual de forma isométrica com contra-resistência. O FORLING (Figura 1) é composto por um conjunto pistão cilindro (CPC) acoplado hidraulicamente a um transdutor de pressão. O CPC é ativado por uma haste, que se encontra acoplada em um bocal de material termomoldável para encaixe na boca do paciente e constitui o local onde a língua exerce a força de contra resistência. A pressão medida pelo transdutor é transmitida por meio de uma placa de aquisição de dados a um computador e convertida em valores de força. Durante o processo de medição o computador apresenta e registra os valores de força ao longo do tempo em forma gráfica numa taxa de 10 Hz. O gráfico gerado simultaneamente às medições pode ser usado como feedback visual.

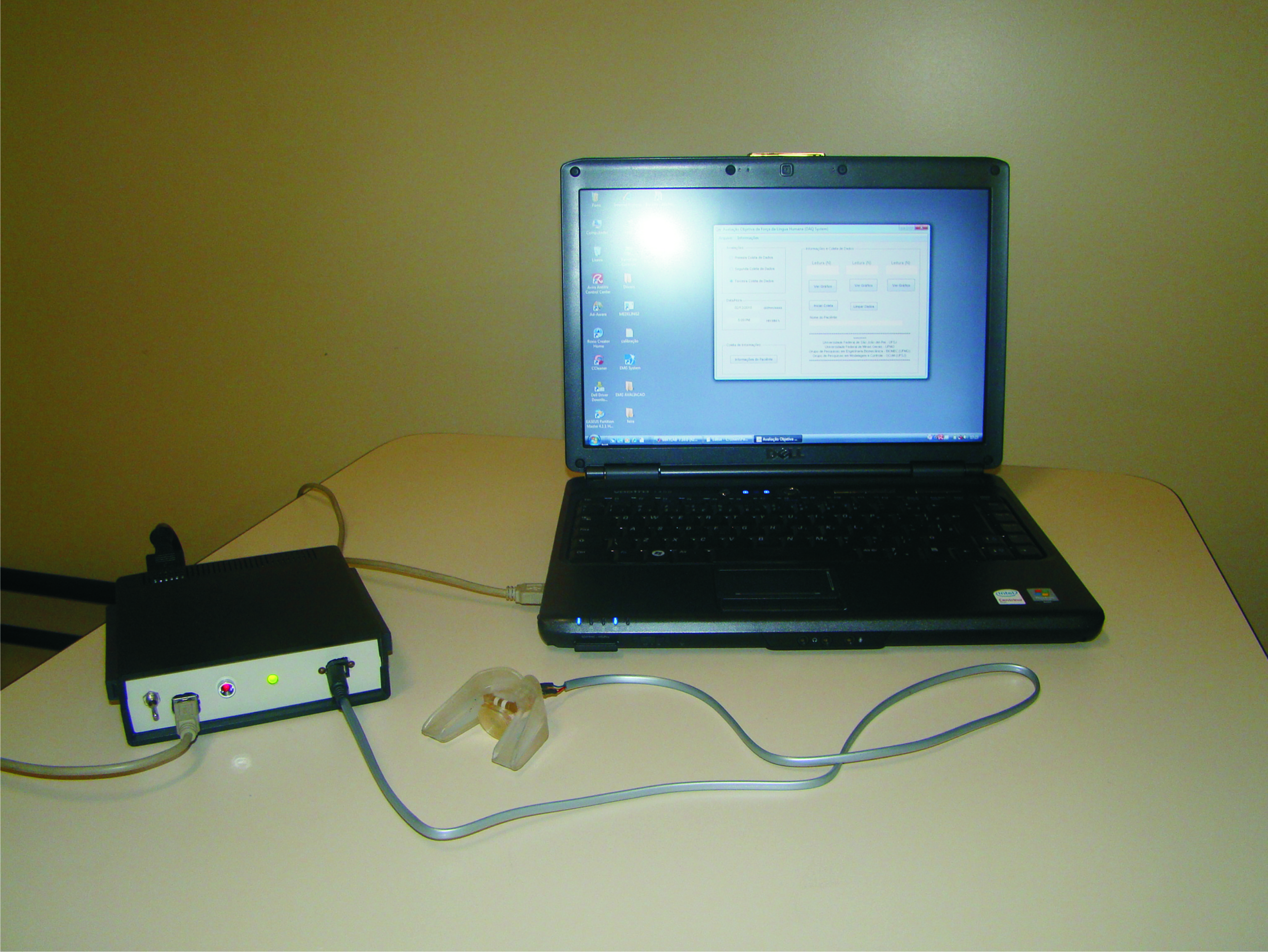

Atualmente o FORLING apresenta uma versão portátil (Figura 2). O novo instrumento é constituído por um bocal, três peças fabricadas em epóxi sendo uma peça base, um fixador e um aplicador; e um sensor de força do tipo resistivo (flexforce). A peça base encaixa-se no centro do bocal e fornece suporte para o sensor. O fixador prende o sensor na peça base. O aplicador é o local onde a língua realiza a força de contra-resistência para que este pressione o sensor. O computador registra e mostra os valores de força em tempo real. O aparelho também pode ser utilizado para reabilitação da força da língua bastando substituir o sensor de força por uma mola.



imagem 01

Figura 1 - Gráfico



imagem 02


Figura 2 - Aparelho



Este instrumento, denominado FORLAB, é constituído por um elemento sensor intralabial que segue as características do músculo orbicular da boca, no qual o paciente deve pressionar os lábios gerando uma força de contra-resistência. Essa força é transmitida a um transdutor de força, do tipo célula de carga, por meio de acoplamento mecânico. A célula de carga, por sua vez, gera um sinal analógico em tensão, que devidamente tratado, é transmitido, processado e armazenado em meio digital. Os dados da medição são apresentados de forma descritiva em uma planilha e também em forma gráfica.

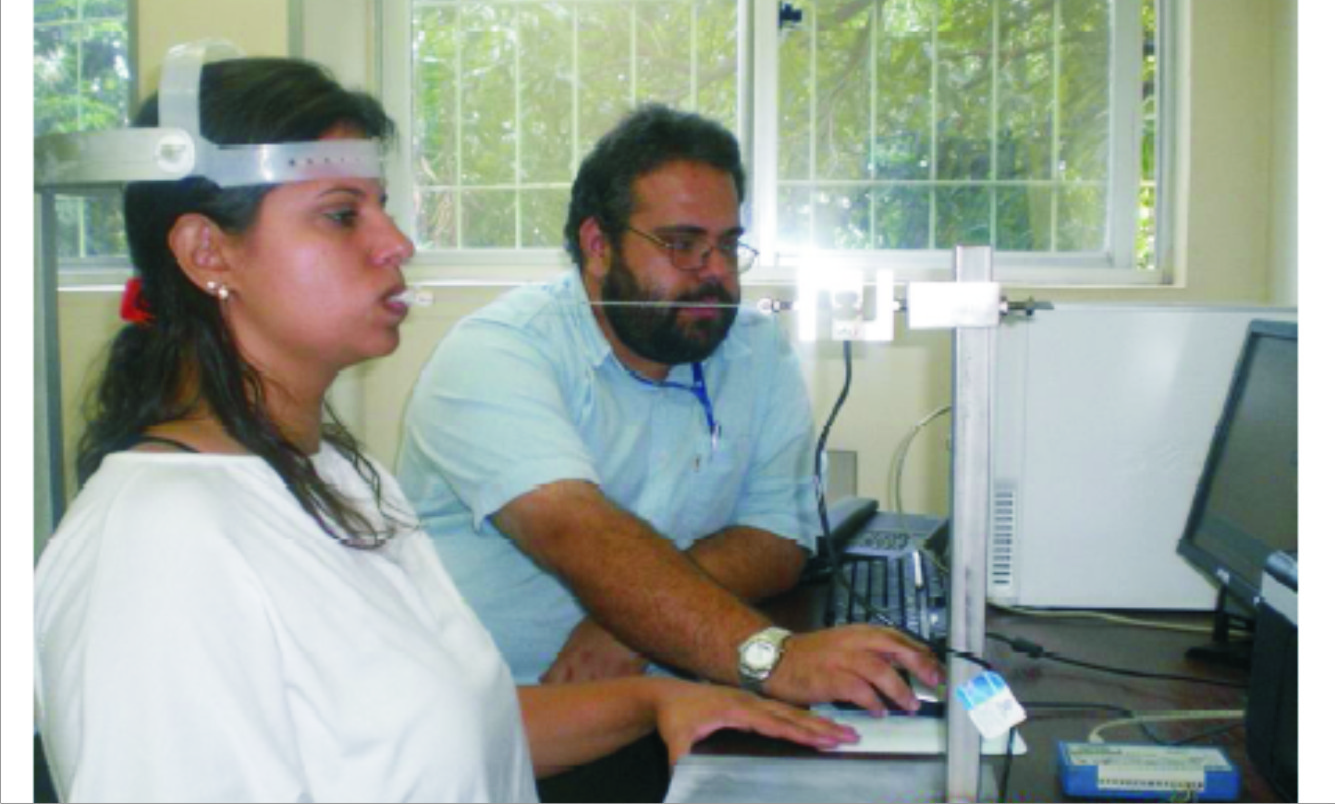

Para avaliação da força é solicitado ao sujeito que pressione o máximo que possa o sensor intralabial contra os elementos dentários e mantenha esta força pelo período indicado. Durante as medições é utilizado um aparato para evitar a interferência de movimentos cervicais (Figura 3). Atualmente encontra-se em desenvolvimento uma versão portátil do FORLAB.



imagem 01

Figura 3 - Gráfico



As primeiras avaliações utilizando o FORLAB foram realizadas com indivíduos sadios, ou seja, pessoas que clinicamente apresentavam selamento labial competente e ausência de queixas funcionais. Estas primeiras medições já evidenciaram um padrão de contração muscular muito diferente da musculatura lingual. Os gráficos de força x tempo mostraram que o músculo orbicular da boca de indivíduos sadios apresenta uma força de contração estável, sem grandes variações ao longo da contração e sem picos evidentes de força.



EQUIPE: Estevam Barbosa de las Casas, Andréa Rodrigues Motta, Cláudio Gomes da Costa, Renata Maria Moreira Moraes Furlan, Carlos Alberto Cimini Jr., Amanda Freitas Valentim, Márcio Falcão Santos Barroso, Thaís Santiago Malta, Tatiana Vargas de Castro Perilo, Monalise Costa Batista Berbert e Lucas Ferreira Ricoy.
